HD CAR VIEW SYSTEM

見える安心を支える、進化した機能性。
■装着型式指定(自マーク)取得
コシダテックのバックカメラシステム(C-800+HM-8000A)は、国土交通省の定める視認性の厳しい条件をクリアし、装置型式指定(自マーク)を取得。認可された製品の組み合わせで認可時の指定条件通り取り付けすることで、保安基準適合となり、義務化されている後退時車両直後確認装置に適合します。
特徴

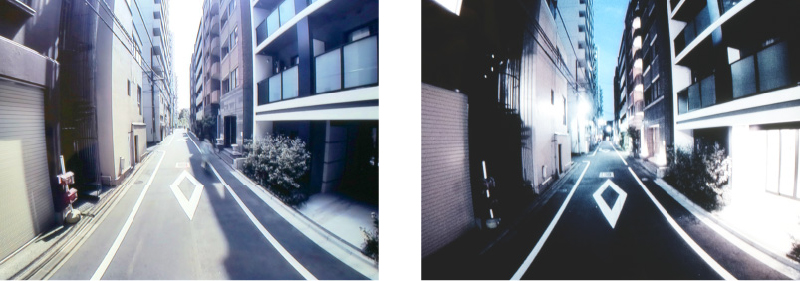

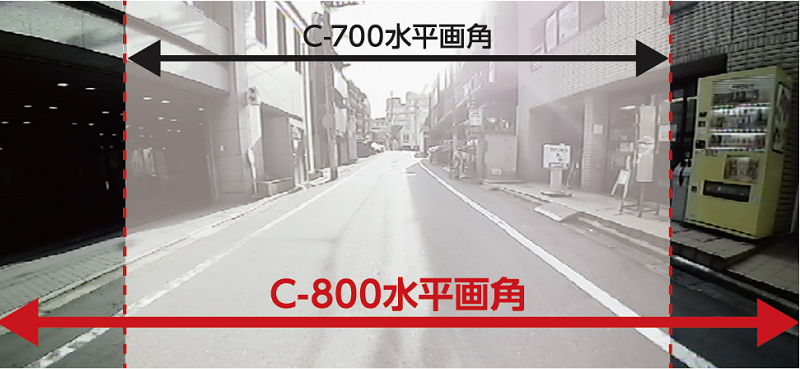

夜間や暗い場所でも鮮明に撮影できる | 水平画角160°カメラで |

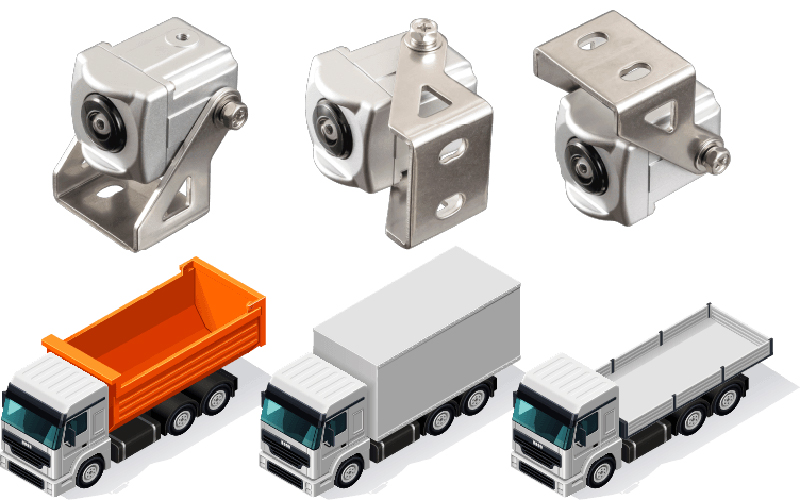

専用ブラケットで車種、用途に合わせた自在な取付が可能 多彩な取付を可能にする専用ブラケットで見えない不安を軽減。 | 高圧洗浄機にも耐えるタフネス設計 洗車機はもちろん、高圧洗浄機の水圧にも耐える高耐久設計。また、動作温度も幅広く寒冷地でも活躍します。(14.7MPa対応) |
|

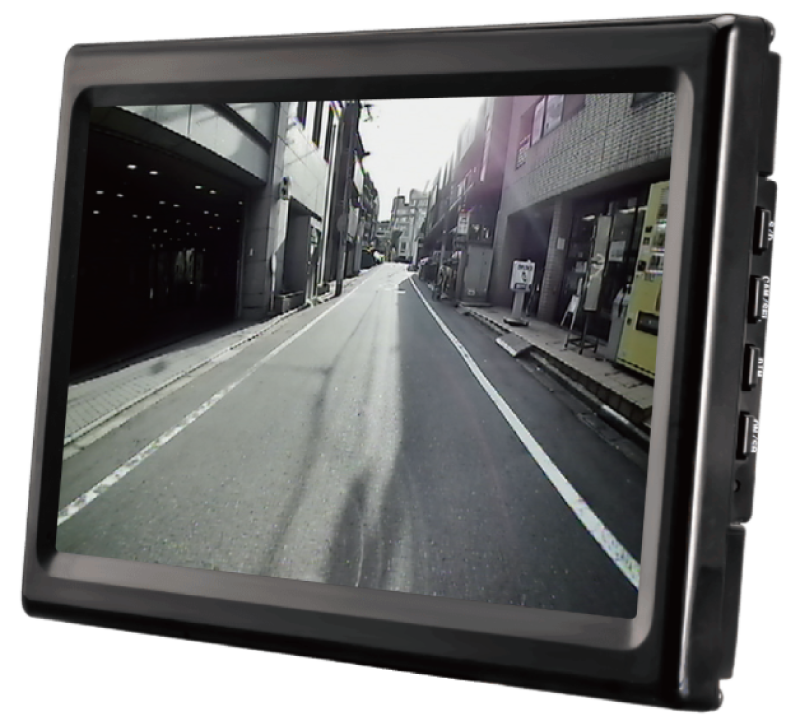

8インチ高画質モニター HM-8000A
特徴

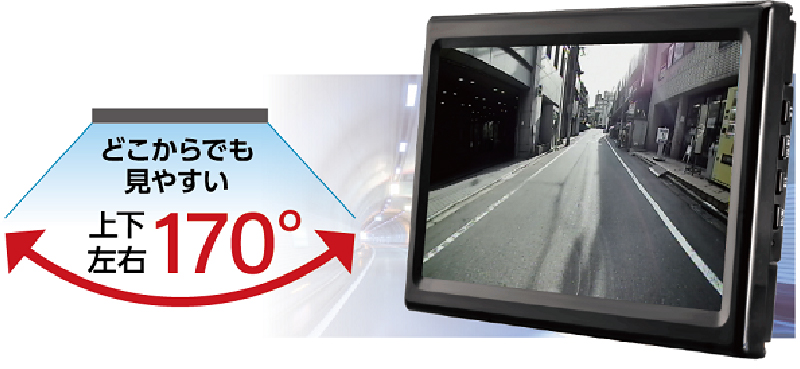

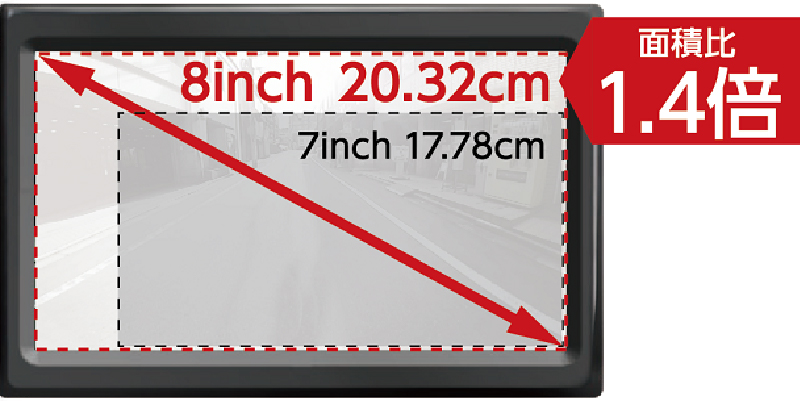

8インチHD高画質モニター | どこから見ても鮮やかな映像&オートディマー 広視野角LCDパネル採用で、どんな角度からも見やすい画面運転状況によって変化するドライバーの視点をカバーするため、上下・左右170°の広視野角LCDパネルを採用。さらに時間や場所によって変わる車内の明るさの変化に対応する自動輝度調整機能(オートディマー)を搭載。 |

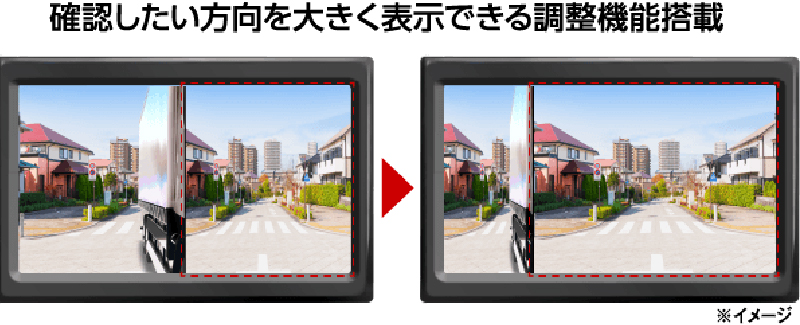

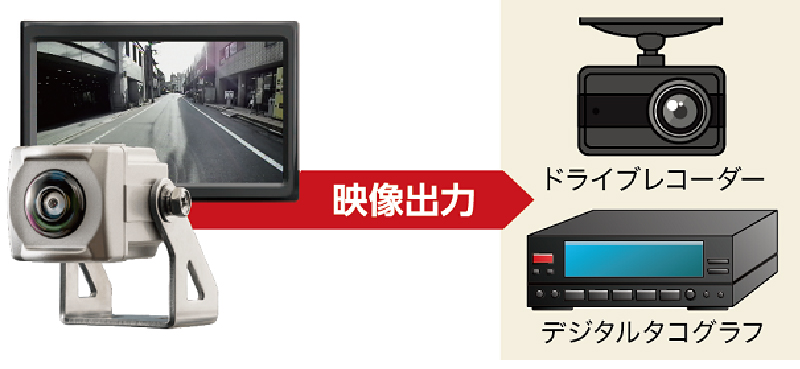

2分割表示やカメラ切り替えが | ドライブレコーダー等の接続対応 もしもの時にも安心なドライブレコーダーやデジタルタコグラフへの映像出力機能を搭載。 |
|
システム構成例

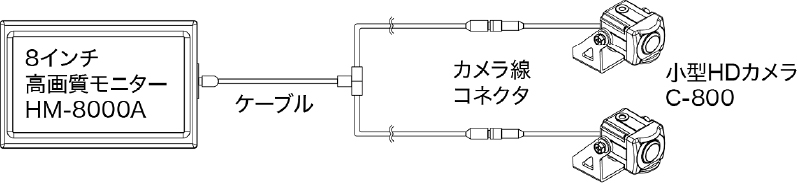

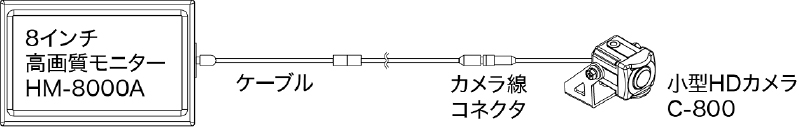

1カメラ構成車両後方の視界を確保 ⽔平画⾓最⼤160°のワイドな視界で、人や障害物を素早く視認できます。 | 2カメラ構成後方に加え、死角の多い左側面もカバー 車両左側面の死角をカバーし、広範囲の危険を察知できます。小型軽量カメラなので、取付位置を選びません。 |

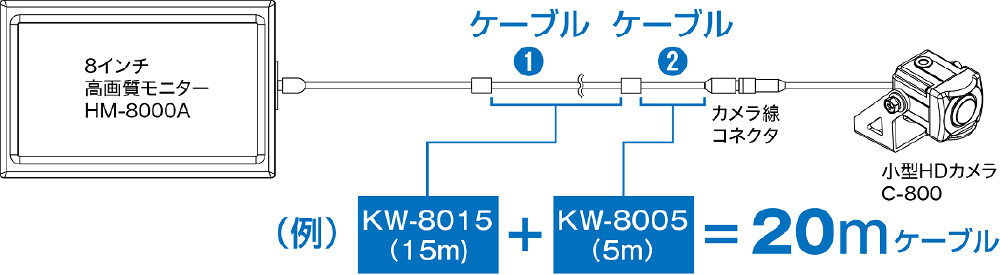

接続ケーブルは、つなぎ合わせて延長できます。

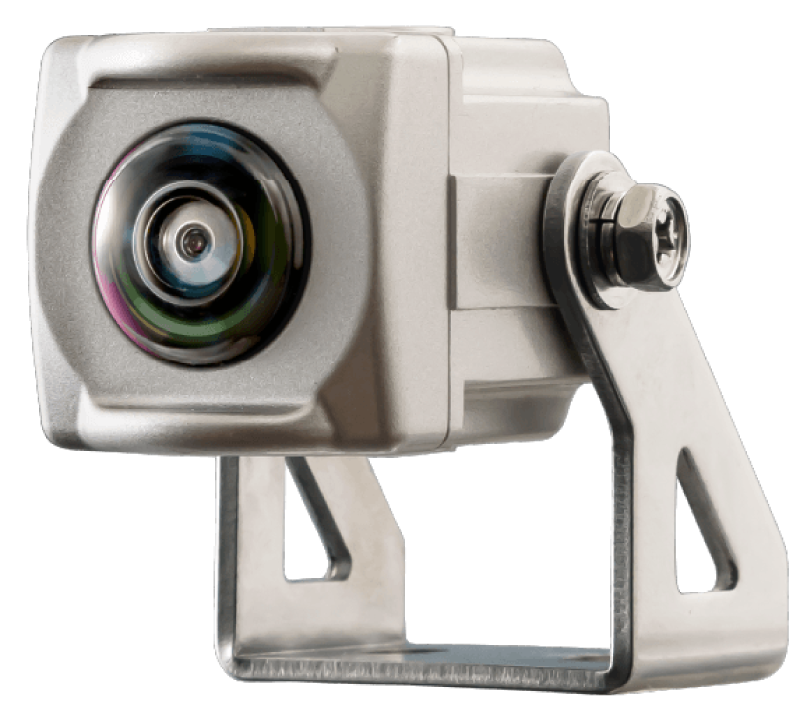

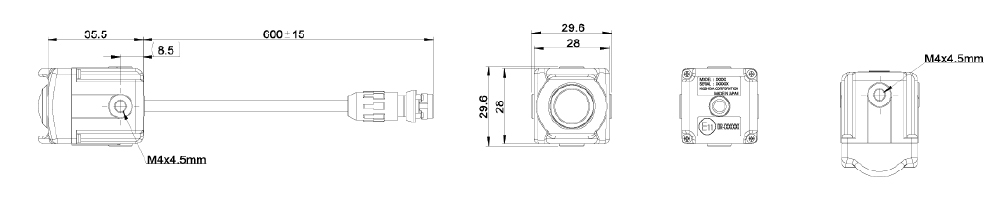

小型HDカメラ C-800
| 撮像素子 | 1/3.2型カラーCMOS |
| 有効画素数 | 123万画素(1296H×976V) |
| 画角 | 水平:約160° 垂直:約90° |
| 外形寸法 | W29.6×H29.6×D40.0mm |
| 使用照度 | 0.1lx~100,000lx |
| 質量 | 100g(本体) |
| 耐振性 | JIS D1601(110m/S2) 10.2G |
| 耐水性 | IP69K(高圧洗浄 14.7MPa対応) |
| 使用保証温度 | -30℃~+70℃ |
| 本体色 | パールグレー |

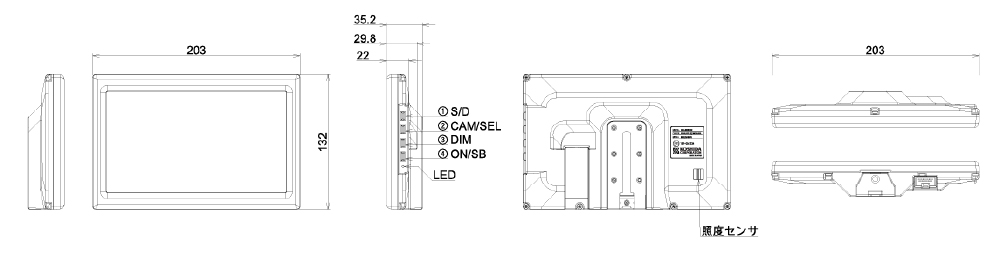

8インチ 高画質モニター
HM-8000A
| 入力信号 | AHD/NTSC |
| 表示素子 | 8.0型ワイドTFT LCD(16:9) |
| カメラ接続台数 | 最大2台 |
| 外部映像出力 | RCA×1 |
| 電源 | DC12/24V共用 |
| 外形寸法 | W203×H132×D35.2mm |
| 質量 | 450g(本体) |
| 耐振性 | JIS D1601(110m/S2) 10.2G |
| 使用保証温度 | -20℃~+70℃ |
| 本体色 | マットブラック |
| 同梱付属品 | 電源ケーブル |



多彩な取付を可能にする専用ブラケットで見えない不安を軽減。
洗車機はもちろん、高圧洗浄機の水圧にも耐える高耐久設計。
広視野角LCDパネル採用で、どんな角度からも見やすい画面
1ボタンでカメラの切り替えや分割表示が素早く簡単に行えます。
もしもの時にも安心なドライブレコーダーやデジタルタコグラフへの映像出力機能を搭載。
⽔平画⾓最⼤160°のワイドな視界で、人や障害物を素早く視認できます。
車両左側面の死角をカバーし、広範囲の危険を察知できます。
